#6 Dépose de la dynamo
L’objet de cet article est d’illustrer les étapes de la dépose de la dynamo d’un moteur de 2CV 425cm3.
Nous avions déjà retiré l’allumeur ainsi que débranché les fils connectés à la dynamo en prenant soin de bien les repérer lors d’un précédent article. Passons maintenant à la dépose de la dynamo.

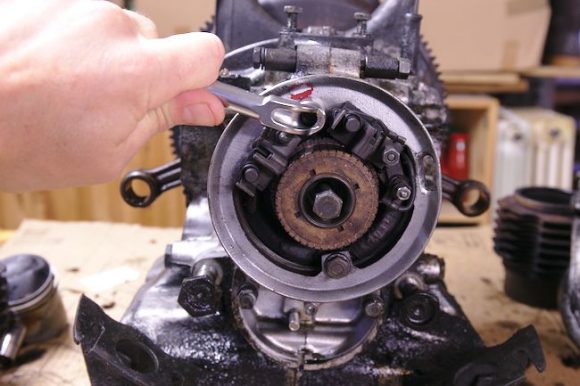

Le corps de la dynamo est maintenu par 2 vis qu’il faut déposer :

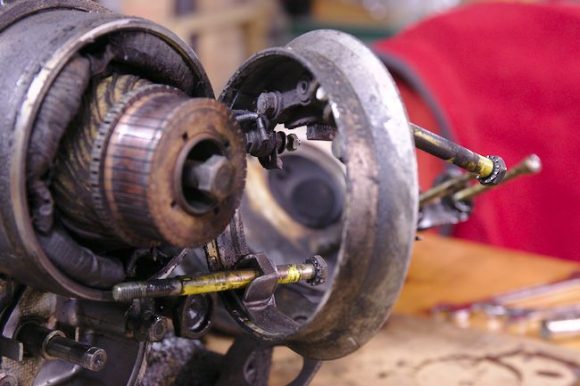

Une fois déposée, la partie frontale de la dynamo sur laquelle se trouvent les patins peut-être retirée. Notez que les longues vis de que nous venons de déposer sont gainées d’un isolant jaune. Bien vérifier que cet isolant n’est pas endommagé.

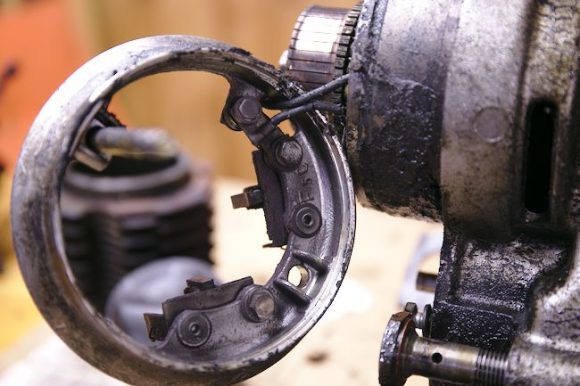

Déposer ensuite les 2 fils branchés la partie avant de la dynamo de façon à pouvoir désolidariser complètement cette partie du corps de la dynamo :

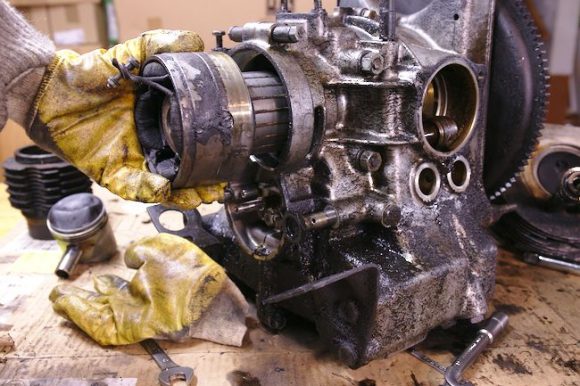

On peut ensuite retirer le corps de la dynamo. Quelques petits coups de marteau en caoutchouc à gauche et à droite ont été nécessaire pour commencer à faire bouger le corps de la dynamo.

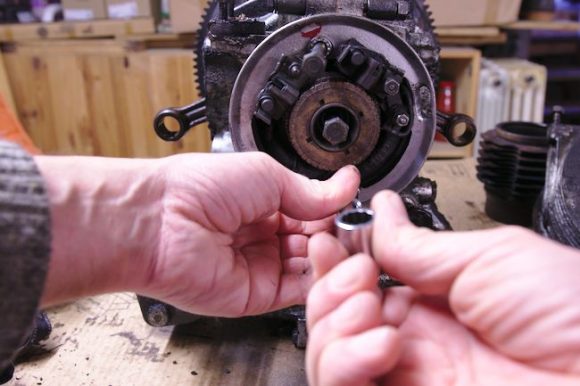

Il faut ensuite s’attaquer à la dépose du rotor. Placer pour cela une clé à pipe à l’intérieur et donner des coups de marteau à gauche et à droite.
